Loivakallistuksinen järjestelmä

Tehokas hybridi

NM Flow, matalan kaltevuuden kattoratkaisumme, voidaan ankkuroida painotuksella, hitsaamalla, näiden yhdistelmällä tai suoraan betoniin betoniruuveilla. Järjestelmä asennetaan suoraan kattopinnalle, jossa rakenne antaa paneeleille kymmenen asteen kallistuksen, jakaa kuormat lineaarisesti ja suojaa kattoa sekä sen vesikatteita. Järjestelmän perusta napsautetaan nopeasti yhteen ja se kestää vaativat sääolosuhteet – ilman lisäkiinnikkeitä.

Varaa tuotedemo

Asennus

Tuotteita

Vähemmän osia. Suuremmat edut.

Järjestelmämme on nopea ja joustava asentaa. Vain kuudella komponentilla – viidellä eteläsuuntaisessa asennuksessa – saat kokonaisratkaisun, joka on helppo oppia, helppo standardoida ja säästää arvokasta aikaa projekteissa.

Sama runkorakenne – kiinnitystavasta ja järjestelmän suunnasta riippumatta

Voidaan asentaa sekä katolle että maahan

Viisi tapaa kiinnittää. Yksi järjestelmä.

Valitse painotus, hitsaus, näiden yhdistelmä tai betoniruuvit. Perusrakenne pysyy samana – vaihdat menetelmää, et järjestelmää.

Luotettavuutta kaikilla tasoilla

Flow seisoo tukevasti sekä katolla että maassa – kaikissa sääolosuhteissa. Rakenne on vankka, helppo asentaa ja hellävarainen kattoa kohtaan.

Valmistettu Ruotsissa

25 vuoden takuu

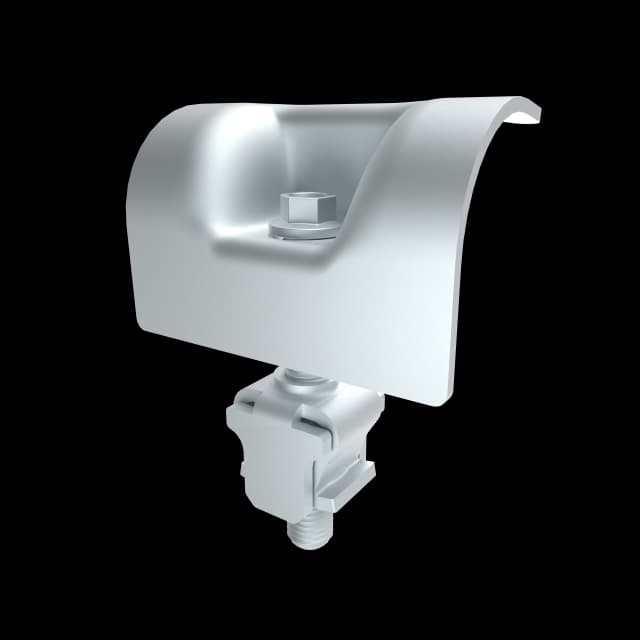

NM Flow Clamp

Päätykiinnike, jossa on siivekkeet, jotka avautuvat ruuvia kiristettäessä ja lukitsevat paneelin turvallisesti rakenteeseen.

Hellävarainen kuormanjako

Toisin kuin monet muut ratkaisut, jotka aiheuttavat pistekuormia tukijalkojen kautta, järjestelmämme jakaa painon ja painepisteet tasaisesti koko kattopinnalle. Alustan leveä profiili tarjoaa paneeleille laajan kosketuspinnan, mikä vähentää painetta kehykseen.

Maksimaalinen virtaus.
Minimaalinen vaiva.

Mekaanista tarkkuutta

Järjestelmä napsautetaan helposti yhteen ainutlaatuisen lukitusmekanismin avulla, joka tarjoaa riittävän lujuuden kestämään äärimmäisiä sääolosuhteita – ilman ruuveja tai tuulilevyjä.

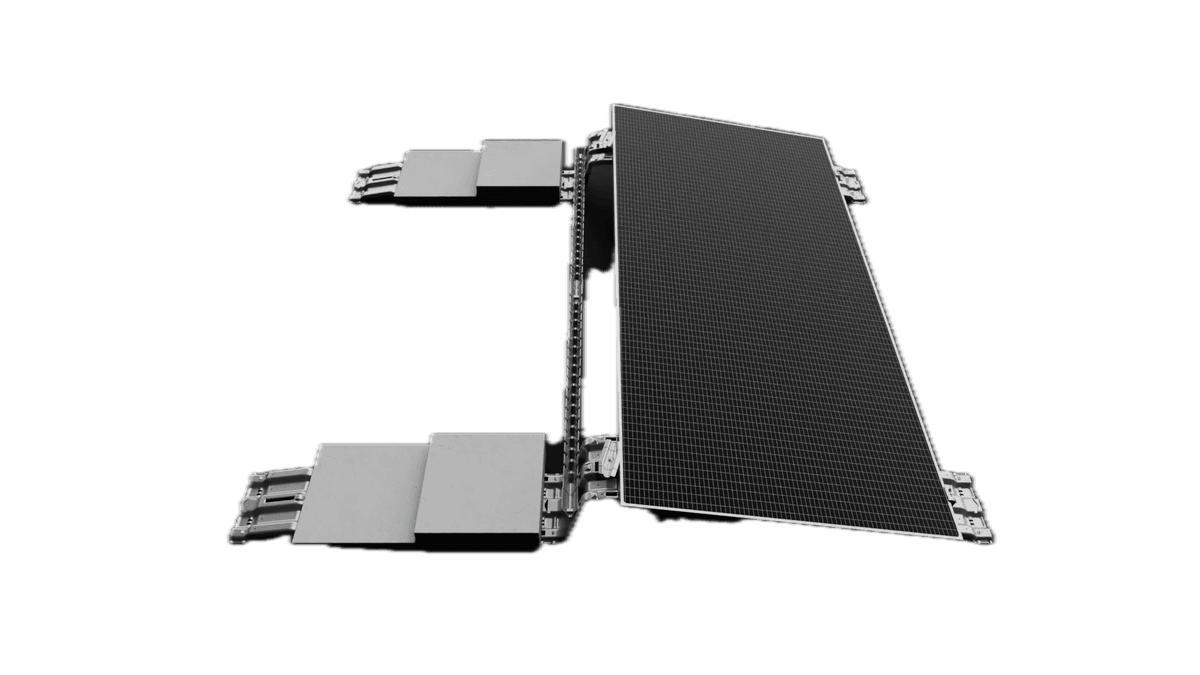

Säädä kiinnitystapaa nähdäksesi oikean tuotekokonaisuuden – perusta pysyy samana.

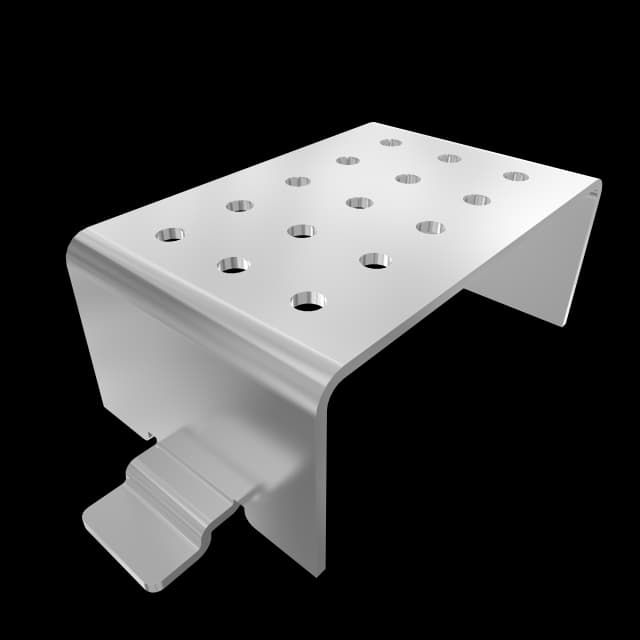

Painotus

Hitsattu

Hybridi: Hitsattu

Hybridi: Painotus

Käytännössä

140 kWp eteläsuuntaisessa asennuksessa

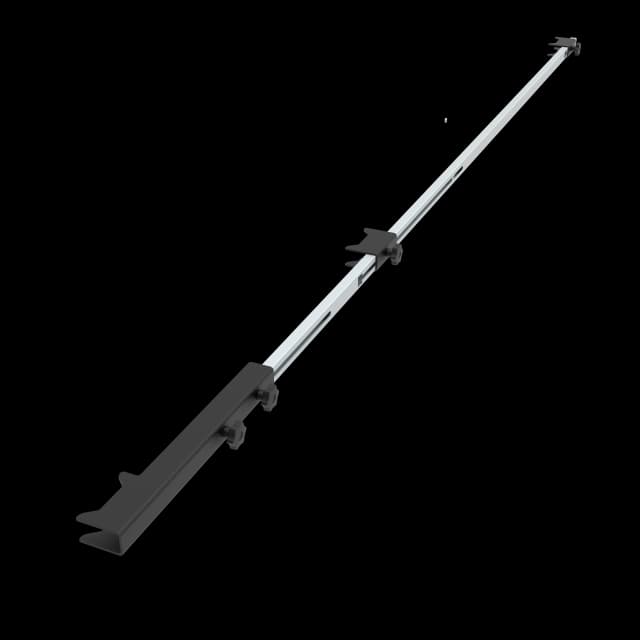

NM Flow Setter – tarkkuustyökalu matalan kaltevuuden katoille

NM Flow kumikatolla

NM Flown ensimmäinen asennus

NM Flow – The Full Surge

FAQ

Kyllä. Flow voidaan asentaa suoraan maahan ilman maapiikkejä tai muita ankkurointeja. Järjestelmä voidaan asentaa myös koville pinnoille, kuten asfaltille. Ota yhteyttä meihin lumi- ja tuulikuormalaskelmia varten ennen asennusta.

Ei. Flow on yhteensopiva useimpien markkinoilla olevien aurinkopaneelien kanssa, mutta paneelin leveys on ratkaiseva. Paneelin leveyden tulee olla välillä 984–1040 mm tai 1118–1174 mm.

Kyllä. Flow täyttää vesikatevalmistajien takuuehtojen vaatimukset ja voidaan asentaa poikittain katon kaltevuuteen nähden. Parhaan vedenpoiston saavuttamiseksi suositellaan kuitenkin asennusta katon kaltevuuden suuntaisesti.

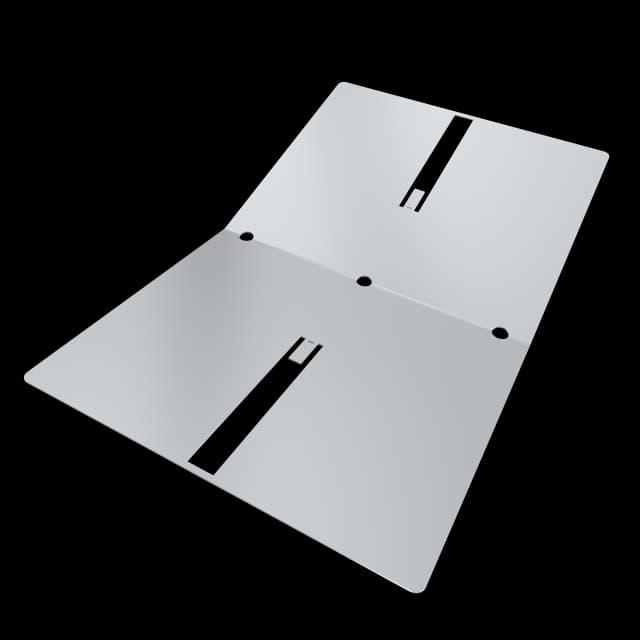

Kyllä. String-kaapelit voidaan vetää kiskojen suuntaisesti ja tarvittaessa kiinnittää nippusiteillä järjestelmän reikäkuvioihin.

Aina helppo käsitellä

Kehitämme järjestelmämme tietoisesti vähäisellä määrällä komponentteja, jotta samoja osia voidaan käyttää useissa eri ratkaisuissa. Tämä vähentää materiaalinkulutusta, yksinkertaistaa kuljetusta ja käsittelyä sekä mahdollistaa virtaviivaisen logistiikan, jossa on vähemmän osia varastoitavana ja jaeltavana.

Ruotsalainen aurinkopaneelikiinnitysten asiantuntija

Aurinkopaneelien asennusjärjestelmät ovat ydinosaamistamme ja pitkän aikavälin painopisteemme. Johdamme itse sekä tuotekehitystä että tuotantoa tiiviissä yhteistyössä valittujen tuotantokumppaneiden kanssa. Tuotanto tapahtuu lähellä toimipaikkaamme Ruotsissa – keskimäärin 50 km säteellä – mikä takaa korkean jäljitettävyyden, laadun ja sitoutumisen koko prosessin ajan.
